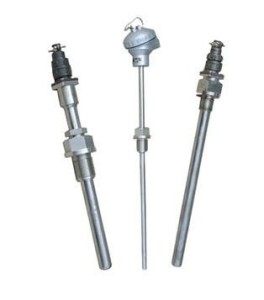

防爆耐磨热电偶热电阻

正确使用热电偶不但可以准确得到温度的数值，保证产品合格，而且还可节省热电偶的材料消耗，既节省资金又能保证产品质量。安装不正确，热导率和时间滞后等误差，它们是热电偶在使用中的主要误差。

1、安装不当引入的误差

如热电偶安装的位置及插入深度不能反映炉膛的真实温度等，换句话说，热电偶不应装在太靠近门和加热的地方，插入的深度至少应为保护管直径的8～10倍；热电偶的保护套管与壁间的间隔未填绝热物质致使炉内热溢出或冷空气侵入，因此热电偶保护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质堵塞以免冷热空气对流而影响测温的准确性；热电偶冷端太靠近炉体使温度超过100℃；热电偶的安装应尽可能避开强磁场和强电场，所以不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差；热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，必须使热电偶逆着流速方向安装，而且充分与气体接触。

2、绝缘变差而引入的误差

如热电

按照仪表接线图进行正确接线通电后，仪表先是显示仪表的热电偶分度号，接着显示仪表量程范围，再测仪表下排的数码管显示设定温度，仪表上排数码管显示测量温度。若仪表上排数码管显示不是发热体的温度，而显示“OVER”、“0000”或“000”等状况，说明仪表输入部位产生故障，应作如下试验：

1）把热电偶从仪表热电偶输入端拆下，再用任何一根导线把仪表热电偶输入端短路。通电时，仪表上排数码管显示值约为室温时，说明热电偶内部连线开路，应更换同类型热电偶。若还是以上所说的状况，说明仪表在运输过程中，仪表的输入端被损坏，要调换仪表。

2）把上述故障仪表的热电偶拆去，换用旁边运行正常的同种分度号仪表上接入的热电偶，通电后，原故障仪表上排数码管显示发热体温度时，说明热电偶连线开路，更换同类型热电偶。

把有故障的热电偶从仪表上拆下来，用万用表放在测量欧姆（R）*1档，用万用表两表棒去测热电偶两端，若万用表上显示的电阻值很大，说明热电偶内部连接开路，更换同类型热电偶。否则有一定阻值，说明仪表输入端有问题，应更换仪表。

4）按照仪表接线图接线正确，若仪表通电后，仪表上排数码管显示有负值等现象，说明接入仪表的热电偶“+”与“—”接错而造成的。只要重新调换一下即可。

5）接线正确仪表在运行时，仪表上排数码管显示的温度与实际测量的温度相差40度~70度。甚至相差更大，说明仪表的分度号与热电偶的分度号搞错。按热电偶分度号B、S、K、E等热电偶的温度与毫伏（MV）值的对应关系来看，同样温度的情况下，产生的毫伏值（MV）B分度号最小，S分度号次小，K分度号较大，E分度号最大，按照此原理来判别。
